真理値表に示す3入力多数決回路はどれか。
入力 | 出力 | ||
A | B | C | Y |
0 | 0 | 0 | 0 |
0 | 0 | 1 | 0 |
0 | 1 | 0 | 0 |
0 | 1 | 1 | 1 |
1 | 0 | 0 | 0 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | 1 |
1 | 1 | 1 | 1 |

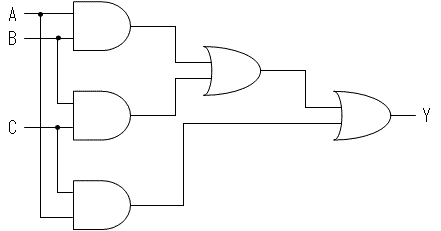

ア | |
イ | |

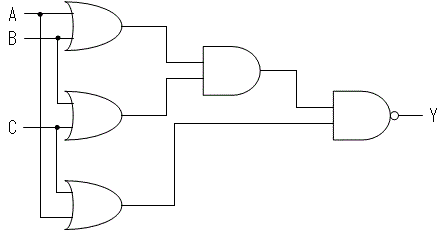

ウ | |
エ |
答え ア
【解説】
真理値表をカルノー図に書き換えると
AB | |||||
00 | 01 | 11 | 10 | ||
C | 0 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 1 | 1 |
AB | |||||
00 | 01 | 11 | 10 | ||
C | 0 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 1 | 1 |
AB | |||||
00 | 01 | 11 | 10 | ||
C | 0 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 1 | 1 |
AB | |||||
00 | 01 | 11 | 10 | ||
C | 0 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 1 | 1 |
【キーワード】
・真理値表
・カルノー図
