2023年 春期 情報処理安全確保支援士 午前 問19

スパニングツリーが適用されている複数のブリッジから成るネットワークにおいて、任意の一つのリンクの両端のブリッジのうち、ルートブリッジまでの経路が小さいブリッジの側にあるポートを何と呼ぶか。

　ア 　アクセスポート(Access Port)
　イ 　代表ポート(Designated Port)
　ウ 　トランクポート(Trunk Port)
　エ 　ルートポート(Root Port)

答え　イ

【解説】

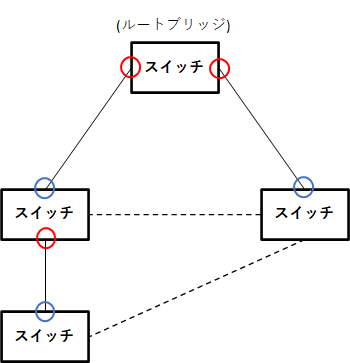

複数のブリッジ(スイッチ、ネットワークスイッチ、L2スイッチ、スイッチングハブ)がスパニングツリーを適用した結果、下図のような状態になったとき (図の破線は実際にLANケーブルで接続されているが、スパニングツリーの結果使われない経路)
　
赤丸のネットワークポートを代表ポート(指定ポート)、青丸のポートをルートポートと呼びます。

　ア 　アクセスポート(Access Port)は、VLAN(ポートVLAN)でPCやサーバを接続するスイッチのポートです。(×)
　イ 　代表ポート(Designated Port、指定ポート)は、スパニングツリーでルートブリッジまでの経路が小さいブリッジの側にあるポートです。(〇)
　ウ 　トランクポート(Trunk Port)は、VLAN(タグVLAN)でスイッチ同士を接続するスイッチのポートです。(×)
　エ 　ルートポート(Root Port)は、スパニングツリーでルートブリッジまでの経路が大きいブリッジの側にあるポートです。(×)

【キーワード】
・スパニングツリー

【キーワードの解説】
