データモデルを解釈してオブジェクト図を作成した。
解釈の誤りを適切に指摘した記述はどれか。
ここで、モデルの表記にはUMLを用い、オブジェクト図の一部の属性の表示は省略した。

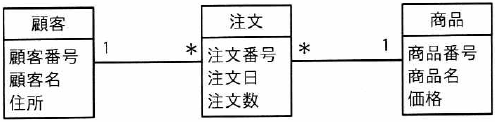

データモデル

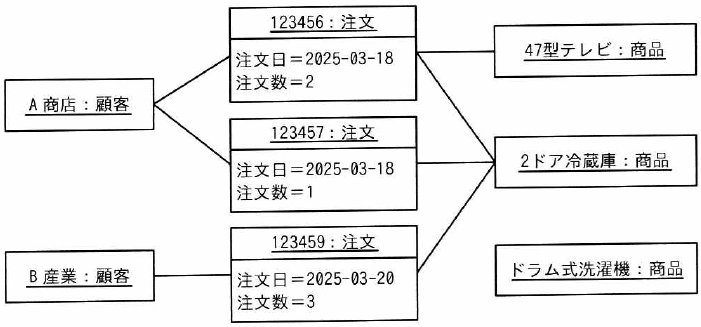

オブジェクト図
| ア | “123456:注文”が複数の商品にリンクしているのは、誤りである。 |
| イ | “2ドア冷蔵庫:商品”が複数の注文にリンクしているのは、誤りである。 |
| ウ | “A商店:顧客”が複数の注文にリンクしているのは、誤りである。 |
| エ | “ドラム式洗濯機:商品”がどの注文にもリンクしていないのは、誤りである。 |
答え ア
【解説】
| ア | データモデルから“注文”から見て“商品”の多重度は1なので、“123456:注文”が複数の商品にリンクしているのは、誤りである。(×) |
| イ | データモデルから“商品”から見て“注文”の多重度は0以上(*)なので、“2ドア冷蔵庫:商品”が複数の注文にリンクしているのは、正しい。(〇) |
| ウ | データモデルから“顧客”から見て“商品”の多重度は0以上(*)なので、“A商店:顧客”が複数の注文にリンクしているのは、正しい。(〇) |
| エ | データモデルから“商品”から見て“注文”の多重度は0以上(*)なので、“ドラム式洗濯機:商品”がどの注文にもリンクしていないのは、正しい。(〇) |
【キーワード】
・データモデル
- データモデル(data model)
ビジネス活動で発生するさまざまなデータを整理し、それらの関係性を図式化した設計図で、データベースの設計や作成のために行います。
抽象的な形で情報システムやデータベースでのデータの表現方法をモデル化したもので、- E-Rモデル(実体関連モデル)
- 階層データモデル
- 関係モデル
- ネットワークモデル
- オブジェクト関係モデル
もっと、「データモデル」について調べてみよう。
