2023年(令和5年) 秋期 プロジェクトマネージャ 午前 問7

四つのアクティビティA〜Dによって実行する開発プロジェクトがある。 図は、各アクティビティの依存関係をPDM(プレシデンスダイアグラム)によって表している。 各アクティビティに実行に当たっては、専門チームの支援が必要である。 条件に従ってアクティビティを実行するとき、開発プロジェクトの最小の所要日数は何日か。

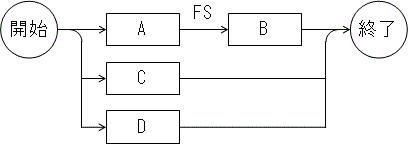

[アクティビティの依存関係]
　

[条件]

• 各アクティビティの所要日数及び実行に当たって専門のチームの支援期間は、次のとおりである。

  アクティビティ名	所要日数(日)	専門チームの支援期間
  A	10	実行する期間の最初の4日間
  B	5	実行する期間の最初の2日間
  C	10	実行する期間の最初の4日間
  D	4	実行する期間の全て

• 専門チームは、同時に複数のアクティビティの支援をすることはない。
• 専門チームは、各アクティビティを連続した日程で支援する。
• 専門チーム以外の資源に各アクティビティ間の競合はない。

【キーワード】
・プレシデンスダイアグラム

• プレシデンスダイアグラム(precedence diagramming、PDM)
  プロジェクトなどの作業工程を表すネットワーク図の1つで、依存関係にある2つの工程間の順序を論理的に4つの関係で定義することで表記する方法です。
  4つの関係は以下のようになってます。
  • FS(finish-to-start)
    先行作業が終わると後続作業が始まる。
  • SS(start-to-start)
    先行作業が始まると後続作業も始まる。
  • SF(start-to-finish)
    先行作業が始まると後続作業が終わる。
  • FF(finish-to-finish)
    先行作業が終わると後続作業も終わる。
