図はスイッチA及びBの状態によって、LEDが点灯又は消灯する回路である。 スイッチAが「オンの状態をA = 1、オフの状態をA = 0とし、スイッチBも同様にオンの状態をB = 1、オフの状態をB = 0とする。 また、LEDが点灯する状態をY = 1、消灯する状態をY = 0とする。 このとき、図の回路を動作させたときのタイミングチャートとして、適切なものはどれか。

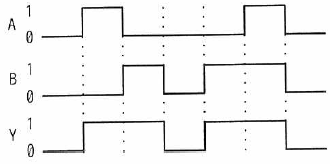

| ア |  |
| イ |  |

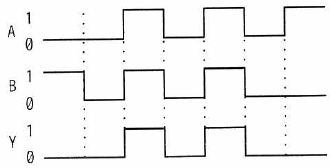

| ウ |  |
| エ |  |
答え ウ
【解説】
回路からLEDが点灯するのは、スイッチAとスイッチBが共にオンのときになり、どちらかのスイッチがオフだとLEDは消灯になる。したがって、満たしているタイミングチャートは
(ウ)になる。
なお、スイッチ(A、B)とLED(Y)の論理式で表すと
Y = A and B
になる。
【キーワード】
・タイミングチャート
