2024年(令和6年) 秋期 プロジェクトマネージャ 午前 問6

四つのアクティビティA〜Dによって実行する開発プロジェクトがある。 図は、各アクティビティのPDM(プレシデンスダイアグラム法)における依存関係を表す。 条件に従ってアクティビティを実行するとき、開発プロジェクトの最少所要日数は何日か。

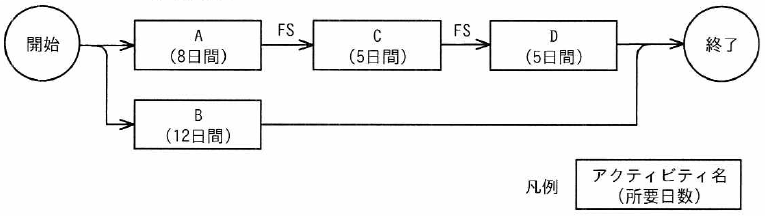

[アクティビティの依存関係]
　

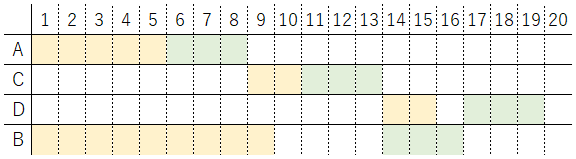

[条件]

• 各アクティビティは、最終3日間に、連続して試験設備を使用する。
• 試験設備は1台であって、同時に複数のアクティビティが使用することはできない。
• 試験設備以外の資源にアクティビティ間の競合はない

【キーワード】
・プレシデンスダイアグラム

• プレシデンスダイアグラム(precedence diagramming、PDM)
  プロジェクトなどの作業工程を表すネットワーク図の1つで、依存関係にある2つの工程間の順序を論理的に4つの関係で定義することで表記する方法です。
  4つの関係は以下のようになってます。
  • FS(finish-to-start)
    先行作業が終わると後続作業が始まる。
  • SS(start-to-start)
    先行作業が始まると後続作業も始まる。
  • SF(start-to-finish)
    先行作業が始まると後続作業が終わる。
  • FF(finish-to-finish)
    先行作業が終わると後続作業も終わる。
