2024年(令和6年) 春期 応用情報技術者 午前 問21

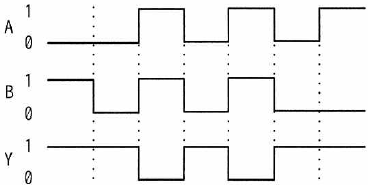

入力がAとB、出力がYの論理回路を動作させたとき、図のタイムチャートが得られた。 この論理回路として、適切なものはどれか。

ア
イ
ウ
エ

答え　ウ

---

【解説】
タイムチャートから真理値表を作ると

入力A	入力B	出力Y
0	0	1
0	1	1
1	0	1
1	1	0

になり、これは入力AとBが共に1のとき出力Yは0になり、それ以外のときは出力Yが1なので、これは2入力のNAND回路、になるのでこれを論理回路で表すと
　
(ウ)になる。

---

【キーワード】
・タイムチャート

• タイムチャート
  時間の経過に合わせて、入力信号の変化による出力信号の動作、コンピューターの処理などがどのように進むかを表した図です。
