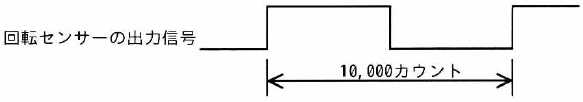

モーターの軸に装着された回転センサーから出力されるパルスの周期を、1MHzのクロック周波数でカウントアップするタイマーで計測したところ、10,000カウントであった。 モーターの回転数は毎秒何回転か。 ここで、回転センサーはモーターはモータの軸が1回転することに図のようなパルスを2回出力するものとする。
| ア | 50 |
| イ | 100 |
| ウ | 200 |
| エ | 5,000 |
答え ア
【解説】
回転センサーの出力信号のパルスが1周期するのに1MHz(1,000,000Hz)のクロックで10,000カウントなので、センサーが1周期する時間は0.01秒である。
回転センサーの出力信号のパルスはモーターが1回転するごとに2回発生するので、モーターの回転数は
1秒÷(0.01秒/回×2回/回転) = 50回転
(ア)である。
【キーワード】
・センサー
