2025年(令和7年) 基本情報技術者 科目A 問14

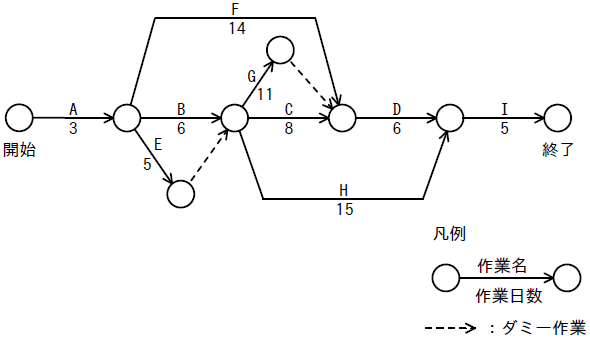

図は、あるプロジェクトの作業A〜Iとその作業日数を表している。 このプロジェクトの最短所要日数は何日か。

【キーワード】
・アローダイアグラム

• アローダイアグラム(arrow diagram)
  作業と日程の流れを矢印で結ぶことで作業の順序を明示的に表すことができ、日程管理に使われます。
  PERT図(Program Evaluation and Review Technique)ともいわれます。
  実線は実際の作業が発生する箇所で、点線部分は作業は発生しないが同期を行う必要があることを示します。
  新QC七つ道具の一つです。
